Elektronik

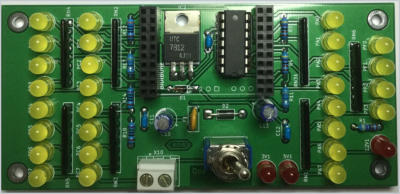

OneTester

Onetester ist wie der Name schon sagt eine Baugruppe zum testen der BiDiB-One.

Die Baugruppen auf dieser Seite sind Nachbauten welche ich selbst gelötet habe. Zuerst habe ich mir einen Schaltplan gesucht und diesen dann in die Software KiCad übertragen, entweder 1:1 oder mit Änderungen für meine Zwecke. Nach der Erstellung vom Layout ein- oder Zweiseitig und dem erzeugen der Gerber-Dateien ging es ans Bestellen. Einfache Schaltungen hatte ich ja schon in meiner Jugendzeit gelötet, also jetzt die komplizierteren Sachen. Man sagt ja nicht ohne Grund, aus Fehlern lernt man. Genau so war es auch bei mir, es hat halt nicht alles wenn es fertig gelötet war funktioniert. Ok, ich hätte die Baugruppen auch kaufen können aber wo bleibt da der Spaß.

RelaisAddon

Die RelaisAddon kann z.B. an die OneControl angeschlossen werden und dient zur Herzstückpolarisation oder zum Schalten von Lasten.

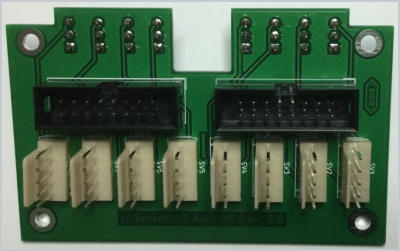

LCsensorOUT

Die LCsensorOUT wird an die OneControl angeschlossen und man benötigt nur ein 5 Poliges Kabel zur Weiche(Servo und Rückmelder).

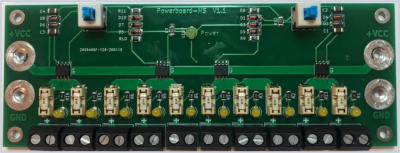

Powerboard

Das Powerboard ist ein Stromverteiler für die Modellbahn.
